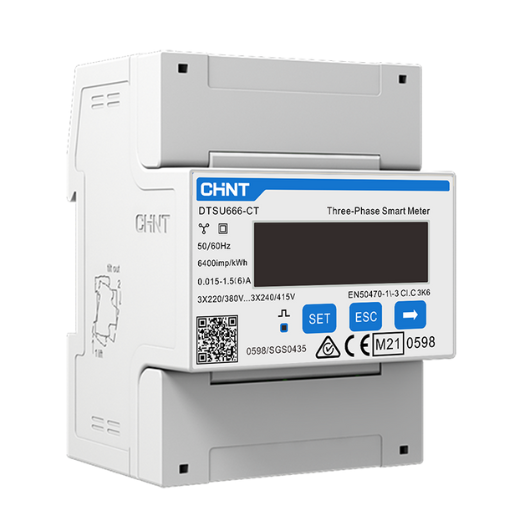

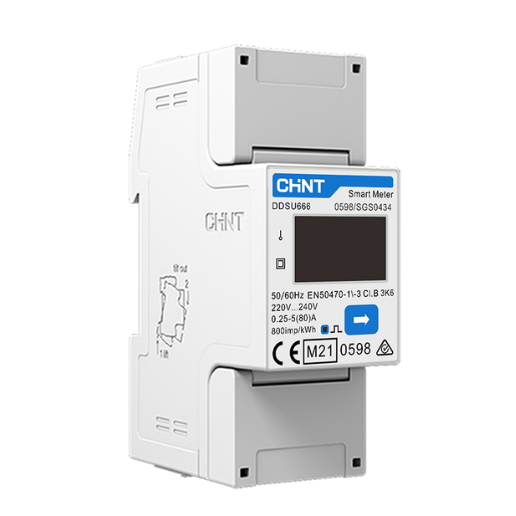

M1-40/M3-40/M3-40-Dual | Compteur d'énergie DDSU666 5(80)A | Energy Meter DTSU666 5(80)A | Energy Meter DDSU666-CT 200A/5A | Compteur d'énergie DTSU666-CT 200A/5A

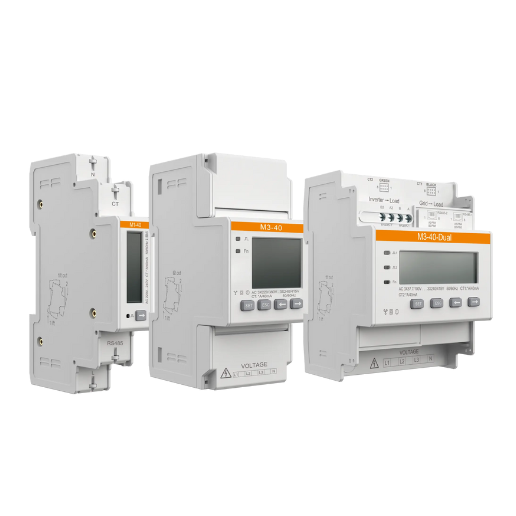

La gamme de compteurs SolaX — comprenant les modèles M1-40, M3-40 et M3-40-Dual — est conçue pour une intégration simple dans les systèmes énergétiques résidentiels et commerciaux. Avec la prise en charge des connexions monophasées et triphasées (3P3W/3P4W), et une compatibilité de tension de 220 V à 415 V, ces compteurs offrent une solution CT prête à l'emploi et flexible.
-
Regarder la vidéo
Avantage du produit
Les compteurs SolaX offrent une configuration à distance avancée via SolaXCloud, un ajustement intelligent des phases et de la direction du CT, ainsi qu'un rafraîchissement ultra-rapide de 50 ms pour une capture de données haute précision. L'isolation électrique entre les circuits forts et faibles garantit une sécurité maximale.
Installation et configuration faciles
Solution CT plug-and-play pour une installation facile
Compatible avec les réglages à distance grâce à l'application SolaX Cloud
Réglage intelligent de la séquence des phases et de la direction du courant continu, résolvant automatiquement les problèmes d'installation
Performance et contrôle
Taux de rafraîchissement élevé de 50 ms pour un contrôle plus précis et plus rapide
Capable de surveiller simultanément l'énergie provenant du réseau et des onduleurs de tiers
Sécurité et fiabilité
Séparation des courants forts et faibles pour une sécurité accrue
Paramètres du produit
-
M1-40-
CARACTÉRISTIQUES ÉLECTRIQUES
Type de réseau électrique 1P2W Tension nominale 220 V ~ 240 V Tension de fonctionnement 100 V~288 V Courant *A / 40 mA Fréquence 45 Hz ~ 65 Hz Tolérance de fréquence 0,01 Hz Consommation électrique < 1,2 W -
MESURE ET PRÉCISION
Spécification recommandée pour les TC 100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA Measurement accuracy class Voltage and current: Class 0.5, Active power: Class 1,
Reactive power: Class 2
Exigence de résolution Puissance active : 0,1 W Fréquence : 0,001 Hz -
ADAPTABILITÉ ENVIRONNEMENTALE
Température de fonctionnement -40°C~70°C Humidité de fonctionnement < 95 % HR (sans condensation) Altitude de fonctionnement < 4000 m -
MÉCANIQUE ET INSTALLATION
Dimensions (L × H × P) 18 mm × 100 mm × 65,5 mm Degré de protection IP20
-
-
M3-40
-
CARACTÉRISTIQUES ÉLECTRIQUES
Type de réseau électrique 3P3W / 3P4W Tension nominale 3 × 220 / 380 V ~ 3 × 240 / 415 V Tension de fonctionnement 100 V ~ 280 V Courant *A / 40 mA Fréquence 45 Hz ~ 65 Hz Tolérance de fréquence 0,01 Hz Consommation électrique < 1,5 W -
MESURE ET PRÉCISION
Spécification recommandée pour les TC 100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA Measurement accuracy class Voltage and current: Class 0.5, Active power: Class 1,
Reactive power: Class 2
Exigence de résolution Puissance active : 0,1 W Fréquence : 0,001 Hz -
ADAPTABILITÉ ENVIRONNEMENTALE
Température de fonctionnement -40°C~70°C Humidité de fonctionnement < 95 % HR (sans condensation) Altitude de fonctionnement < 4000 m -
MÉCANIQUE ET INSTALLATION
Dimensions (L × H × P) 45 mm × 100 mm × 65,5 mm Degré de protection IP20
-
-
M3-40-Dual
-
CARACTÉRISTIQUES ÉLECTRIQUES
Type de réseau électrique 3P3W / 3P4W Tension nominale 3 × 57.7 / 100 V ~ 3 × 240 / 415 V Tension de fonctionnement 50 V ~ 480 V Courant *A / 40 mA Fréquence 45 Hz ~ 65 Hz Tolérance de fréquence 0,01 Hz Consommation électrique < 1,2 W -
MESURE ET PRÉCISION
Spécification recommandée pour les TC 100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA Measurement accuracy class Voltage and current: Class 0.5, Active power: Class 1,
Reactive power: Class 2
Exigence de résolution Puissance active : 0,1 W Fréquence : 0,001 Hz -
ADAPTABILITÉ ENVIRONNEMENTALE
Température de fonctionnement -40°C~70°C Humidité de fonctionnement < 95 % HR (sans condensation) Altitude de fonctionnement < 4000 m -
MÉCANIQUE ET INSTALLATION
Dimensions (L × H × P) 72 mm × 100 mm × 65.5 mm Degré de protection IP20
-
